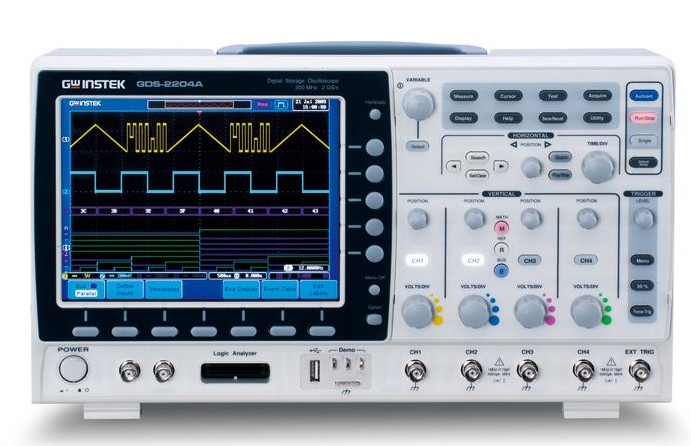

固緯GDS-2204A數字示波器體現了一種高價值的設計構思,包括2GSa/s采樣率、2M記錄長度、4輸入通道、超大彩色LCD顯示屏以及VPO (Visual Persistence Oscilloscope)技術,80,000wfms/s的更新率可以快速完成波形捕獲和處理。
固緯GDS-2204A數字示波器具有200MHz的帶寬,4組輸入通道。2M記錄長度不僅支持長時間的波形存儲,也對后期分析提供了充足的數據支持。兩個選配搜索引擎,DS2-RSH和DS2-SGM,用于在記錄長度中搜索感興趣的波形。DS2-SRH定義了搜索的波形類型,DS2-GSM則將整個記錄長度分成若干段,僅通過瀏覽包含目標波形的段落,達到提高波形搜索速度的目的。
雙向波形獲取設計和先進的VPO波形處理技術,以每秒80,000次的高速波形更新率,極大提高了固緯GDS-2204A數字示波器波形顯示的速度和品質。 選配的邏輯分析儀通過邏輯觸發捕獲信號,使邏輯波形和模擬波形顯示在同一個屏幕上,方便比較和時間分析。在后面板插入8/16輸入通道模組,實現混合信號示波器(MSO)功能。 固緯GDS-2204A數字示波器具備如今所有高端DSO應有的性能特點。標配的RS-232C接口、USB接口和Go-NoGo輸出,以及選配的以太網接口、SVGA視頻輸出接口和USB-GPIB轉接頭,供用戶自行選擇。適中的價格,創(chuàng )新的設計,固緯GDS-2204A數字示波器具有很高的客戶價值。
固緯GDS-2204A數字示波器的特點:
* 200MHz帶寬, 提供4模擬輸入通道, * 雙取樣模式: 最高2GSa/s實時取樣率及100GSa/s等效取樣率 * 2M內存,獲取更多波形細節 * 8英吋800*600高分辨率大尺寸畫面, 符合視覺習慣且信息不占用波形顯示區域 * 第二代Memory Prime技術,波形捕獲率可高達80,000次以上(80,000wfs/s) * 彈性、豐富且隨時擴充的應用接口,保障客戶的投資價值 * 可選8或16通道邏輯儀,數模信號同時進行分析 * 可選DDS波形發生器,集合式設計節省工作空間 * 可帶寬升級,根據預算靈活選擇帶寬
固緯GDS-2204A數字示波器的技術參數:
型號 |
GDS-2204A |
帶寬 |
200MHz |
通道 |
4 |
實時采樣率 |
2GSa/s |
等效采樣率 |
100GS/s |
記錄長度 |
2Mpts |
顯示屏 |
8” TFT LCD (800*600) |
垂直分辨率 |
8 bit |
水平 |
1ns/div~100s/div |
輸入阻抗 |
1MΩ |
垂直 |
1mV/div~10V/div |
觸發類型 |
10 種觸發 (Edge, Video, Pulse width, Runt, logic, Setup & Hold, Rise/fall time, Trigger-delay by time, Trigger-delay by event, Trigger-delay by user) |
自動測量 |
包含36種電壓,時間等相關測量選項 |
設定儲存內存 |
內部20組, 可儲存至U盤 |
波形儲存內存 |
內部24組, 可儲存至U盤 |
在線幫助 |
提供 |
多國語言選項 |
提供 |
分段式存儲器 |
2048組 |
串行總線測試 |
I2C,SPI,RS-232(UART),可選 |
邏輯分析儀 |
8通道或16通道邏輯分析儀(采樣率500MSa/s,記憶體2Mpts/通道)可選 |
RS232接口 |
標準 |
USB接口 |
標準 (Host & Device) |
Ethernet (LAN), VGA接口 |
可選 |
GPIB接口 |
可選 |
信號源 |
DDS信號源, 可選 |
支持打印機 |
支持PictBridge兼容打印機 |
閃存 |
內建64MB(SLT type)高速快閃內存,提供大容量波形存儲空間 |
Go/No-Go功能 |
提供 |
Go/No-Go輸出 |
提供 |
安全鎖扣機制 |
提供 |
軟件 |
FreeWave PC Software |
輸入電壓 |
AC 100~240V, 48~63Hz |
尺寸 |
380W x 220H x 145D, 約4.2kg |
|
