日本圖技GL220溫濕度記錄儀的10個通道間是隔離的,這樣如果是由于接線錯誤或過載造成的通道損壞就不會(huì )對周?chē)渌ǖ涝斐扇魏斡绊,采?.5”TFT 彩色顯示器, 可以顯示測量數據和波形以及測量設置等。
GL220溫濕度記錄儀采用小型、可放心測定的全頻道絕緣輸入方式。日本圖技溫濕度記錄儀GL220可進行電壓/溫度/濕度/脈沖/邏輯的多元輸入。 根據客戶要求提供多種高速電壓測定,可測定范圍擴展至10ms取樣(電壓范圍1ch輸入時)。 此外,日本圖技GL220溫濕度記錄儀內置存儲器中搭載2GB大容量閃存,無需使用外部存儲媒體即可實現長時間的數據収錄。 GL220提高了可對應多樣化測量用途的功能性與操作性,從研究開發到生產線現場,可1人1臺進行使用,且價格十分便宜。
日本圖技GL220溫濕度記錄儀的技術參數:
模擬頻道數 |
標準 |
10個 |
最大可擴展數 |
不可擴 |
輸入方式 |
掃描方式,全頻道絕緣輸入 |
測定范圍 |
電壓 |
20, 50, 100, 200, 500 mV, 1, 2, 5, 10, 20, 50 V, 1-5 V / F.S. |
溫度 |
熱電偶:K, J, T, R, S, B, N, W (WRe5-26) |
0 to 100% |
測溫電阻 |
無 |
最高取樣速度 |
10ms |
外部輸入輸出 |
外部觸發輸入 |
1個通道 |
邏輯輸入 |
1個通道 |
脈沖輸入 |
1個通道 |
報警輸出 |
1個通道 |
接口 |
USB |
顯示器 |
3.5英寸TFT液晶采顯 |
記憶體 |
內置閃存 |
約3.5MB |
外部記憶體 |
USB記憶體插槽 |
PC軟件 |
表準附件(主機設定;控制;測定;收錄數據的文件格式轉換) |
電源 |
交流供電 |
100 to 240 VAC, 50 to 60 Hz |
直流供電 |
8.5 to 24 VDC |
電池供電 |
用2個電池時大約可工作6小時 |

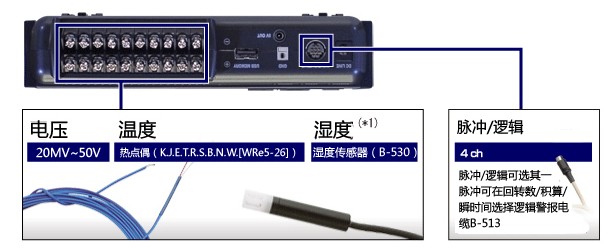

絕緣10頻道多功能輸入
日本圖技GL220溫濕度記錄儀產品為小型規格,采用各種輸入信號以保證各頻道間互不影響的全頻道絕緣輸入方式,無需為布線而費心。此外,輸入信號支持電壓/溫度/濕度/脈沖/邏輯等多項功能。1臺機器便可測定溫度、濕度及電壓等不同對象。
日本圖技GL220 溫濕度記錄儀支持高速10ms取樣
取樣速度 |
10ms |
20ms |
50ms |
100ms |
1s |
可使用ch數 |
1 |
2 |
5 |
10 |
10 |
測定對象(*2) |
電壓 |
● |
● |
● |
● |
● |
溫度 |
- |
- |
- |
● |
● |
(*2) 濕度由電壓0-1V縮放換算而得,取樣速度與電壓相同。 外部取樣功能使用外部取樣功能,可與來自外部機器的信號實行同步數據収錄。 ※需配備選購產品中的邏輯報警纜線(B-513)。

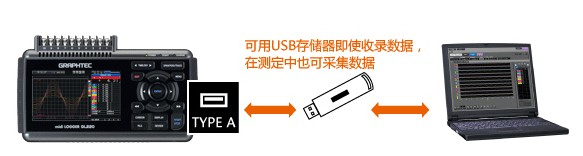

日本圖技GL220溫濕度記錄儀將PC與USB連接,可進行簡單的數據傳輸,將2GB內置閃存&USB存儲器作為外部存儲媒體,長時間収錄亦可放心測定 日本圖技GL220溫濕度記錄儀主機內置2GB閃存,即便切斷電源也無需擔心數據丟失。此外,外部存儲媒體可使用USB存儲器。即使在測定過程中,也可進行USB存儲器的更換。在更換USB存儲器期間,主機內部的緩存可支持5分鐘左右的數據収錄。
GL220溫濕度記錄儀的記錄時間一覽(僅使用模擬10ch時)
収錄間隔(取樣速度)(*3) |
10ms(*4) |
50ms(*4) |
100ms |
200ms |
500ms |
1s |
10s |
2GB內置閃存 |
約38日 |
約83日 |
約97日 |
約194日 |
約485日 |
約971日 |
約9714日 |
512MB USB存儲器 (*5) |
約9日 |
約21日 |
約24日 |
約49日 |
約124日 |
約248日 |
約2481日 |
(*3) 上述數值為概算值。 (*4) 可設定的ch存在限制。10ms時:1ch(僅限電壓)、50ms時:5ch(僅限電壓) (*5) USB存儲器請使用選購產品B-554、或無指紋認證等功能的標準產品。
搭載環形存儲器功能 內置存儲器與USB存儲器采用環形存儲器功能,存儲器中僅保存必要的最新數據。 (ON時,可収錄存儲器容量為空余容量的1/3以下。) 支持3WAY電源 支持AC、DC、蓄電池等3種電源。蓄電池組可供約6小時 驅動。使用AC電源驅動時一旦停電,可自動切換為蓄電池驅動。且當蓄電池容量變少時,可自動停止測定,執行文件關閉操作,從而保護重要數據。 (*6) 蓄電池組與DC驅動纜線均為選購產品。 此外,蓄電池組的驅動時間因設定條件與使用狀況而有所差異。

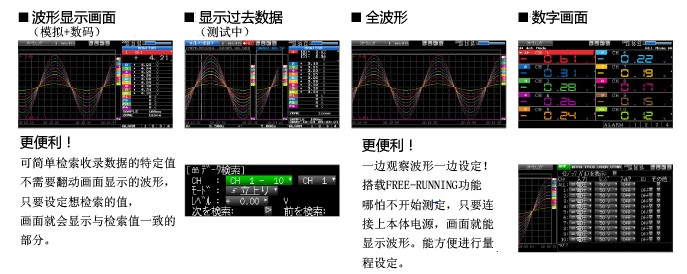

日本圖技GL220溫濕度記錄儀具有4.3英寸寬屏液晶顯示器、便于識別波形顯示 監控器采用明亮、鮮明,便于識別的4.3英寸寬屏彩色液晶顯示器。除設定測定條件外,還可通過波形或數值對測定值進行確認

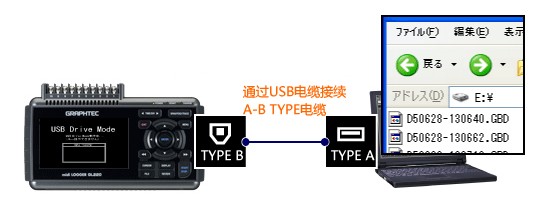

USB驅動模式 可將GL220內置閃存用作PC外部記錄媒體進行識別。只需在Windows上進行拖&拽操作,即可輕松移動數據文件。
日本圖技GL220溫濕度記錄儀的應用領域:
汽車廠家測試 家電廠家測試(含PC) 油田測試(含海洋鉆井) 各類野外測試 冷藏運輸記錄 振動測試等
上海熙浩實業現貨銷售日本圖技GL220溫濕度記錄儀,上海地區可做貨到付款。咨詢電話021-31268583,聯系人:李先生 |
