TR200手持式粗糙度儀由上海熙浩代理,TR200手持式粗糙度儀為北京時代銷售最好的一款粗糙度儀,對TR200手持式粗糙度儀感興趣的,歡迎撥打上海熙浩電話021-31268583詢問,上海地區可上門演示
TR200手持式粗糙度儀測量原理:當測量工件表面粗糙度時,將傳感器放在工件被測表面上,由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行,傳感器通過內置的銳利觸針感受被測表面的粗糙度,此時工件被測表面的粗糙度引起觸針產生位移,該位移使傳感器電感線圈的電感量發生變化,從而在相敏整流器的輸出端產生與被測表面粗糙度成比例 模擬信號,該信號經過放大及電平轉換之后進入數據采集系統,DSP芯片將采集的數據進行數字濾波和參數計算,測量結果在液晶屏上顯示,并可在打印機上輸出,亦可與PC機進行通訊。
TR200手持式粗糙度儀特點與技術參數:
● 高精度電感傳感器。符合ISO(國際),DIN(德國),ANSI(美國),JIS(日本)標準 ● 可測量顯示13個粗糙度參數 ● 采用DSP(數字信號處理器)進行數據處理和控制,速度快,功耗低 ● 機電一體化設計,體積小,重量輕,使用方便 ● 高品質鋰離子充電電池,容量高,無記憶效應,連續工作時間大于20小時 ● 連接時代TA系列打印機,可以打印測量參數及輪廓 ● 標準RS232接口,可與PC機通訊 ● 可選配曲面傳感器測量曲面,小孔傳感器測量?jì)瓤卓妆,溝?深槽傳感器測量溝槽底部或臺階的粗糙度 ● 菜單操作方式 ● 具有圖形顯示功能 ● 傳感器觸針位置指示 ● 帶存儲功能的自動關機 ● 多語言工作方式選擇
測量參數 |
Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、R3z、RSk、RS、RSm、Rmr |
測量范圍 |
Ra:0.025-12.5μm |
顯示范圍 |
Ra、Rq:0.005-16μm,Rz、Ry、Rt、Rp、Rv、Rmax、R3z:0.02-160μm
RS、RSm:1mm,Rmr:0-100%(%Rt),Rsk:0-100% |
量程范圍 |
±20μm、±40μm、±80μm |
最高顯示分辨率 |
0.001μm |
濾波方式 |
RC、PC-RC、GAUSS、D-P |
取樣長度 |
0.25mm、0.8mm、2.5mm、自動 |
評定長度 |
1L-5L(可選),L為取樣長度 |
測量行程長度 |
3L-7L(可選) |
最大驅動行程長度 |
17.5mm/0.71inch |
最小驅動行程長度 |
1.3mm/0.052inch |
示值誤差 |
≤±10% |
示值變動性 |
≤6% |
針尖角度 |
90° |
顯示方式 |
128×64點陣液晶(帶背光) |
工作環境 |
溫度:0ºC- 40ºC,相對濕度:<90% |
重量 |
440g |
外型尺寸 |
140×52×48mm |
TR200手持式粗糙度儀選配傳感器參數:
TS100標準傳感器;(可測量平面、圓軸;測量孔內表面時,孔直徑大于5mm,最深22mm,直徑大于10mm時,最深66mm) TS110曲面傳感器;(可測量曲率半徑大于3mm的凸凹面工件的表面,配合TA620平臺使用); TS120小孔傳感器;(可測量平面、圓軸;測量孔內表面時,孔直徑大于2mm,最深9mm,直徑大于10mm時,最深66mm) TS131深槽傳感器;(可測量平面、圓軸;可測量槽寬大于3mm,槽深小于10mm,或高度小于10mm的臺階的表面粗糙度) TS130溝槽傳感器;(可測量平面、圓軸;可測量槽寬大于2mm,槽深小于3mm,或高度小于3mm的臺階的表面粗糙度);

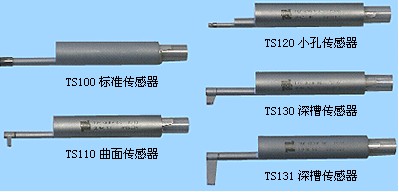

選配傳感器圖片和測試平臺
TR200粗糙度儀該儀器適用于生產現場,可測量多種機加工零件的表面粗糙度。TR200粗糙度儀根據選定的測量條件計算機相應的參數,在液晶顯示器上清晰地顯示全部測量結果及圖形,并可在打印機上輸出,亦可與PC機進行通訊。 |
